   氣囊閥詳細介紹

---

氣囊閥工作原理：

氣囊閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。



氣囊閥產品特點：

1、無壓力損失、無堵塞、無泄露，防水錘沖擊。

2、特別適用于含顆粒的液——固及氣——固二相流。

3、橡膠管套帶有纖維增強結構，耐磨、抗疲勞。



氣囊閥技術參數：

1、閥體：鑄鐵DN25~300、鑄鋁DN25~300、鑄鋼DN25~300

2、法蘭連接：鑄鐵DN25~300，316LDN40~200

3、控制介質：壓縮空氣或壓力水。

4、控制附件：手動-三通手動閥、自動-三通電動閥。


氣囊閥管套材質及溫度范圍：

（1）天然橡膠-5~80℃

（2）三元乙丙膠-5~120℃

（3）食品級：食品級天然橡膠管套

氣囊閥壓力范圍：

口徑（DN）	DN25~200	DN250~300
工作壓力	Max4bar	Max3bar
控制壓力	Max6bar	Max4.5bar
最大壓差	2bar	Max1.5bar

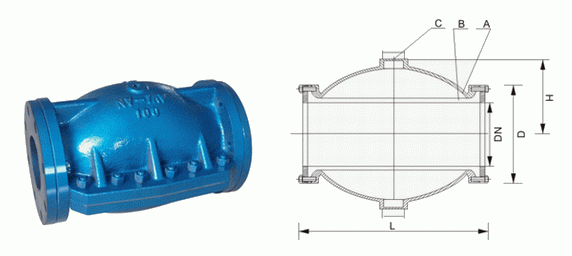

氣囊閥外形結構圖：

A.閥體 B.橡膠管套 C.控制流體（水或氣）入口 E.連接法蘭

手動/自動控制：外加三通手動閥或三通電磁閥控制壓縮空氣或壓力水進入閥體

氣囊閥外形連接尺寸：

公稱通徑DN	L	H	I	D	法蘭標準
DN20	155	70	75	105	PN10
DN25	160	75	155	70	PN10
DN40	190	85	110	145	PN10
DN50	210	95	125	160	PN10
DN65	250	115	145	180	PN10
DN80	300	130	160	195	PN10
DN100	350	185	180	215	PN10
DN150	500	245	240	280	PN10
DN200	550	270	295	335	PN10
DN250	560	285	350	390	PN10
DN300	706	365	400	440	PN10
