   全通徑軌道式旋塞閥詳細介紹

---

全通徑軌道式旋塞閥產品概述：

全通徑軌道式旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

全通徑軌道式旋塞閥結構特點：
①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小；
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球對管道進行清洗，克服了縮徑閥門的缺點；
④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；
⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。

全通徑軌道式旋塞閥工作原理：
1、當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的最低壓力降。
2、當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉。
3、當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,最后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態。
4、該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。

全通徑軌道式旋塞閥技術規范：

結構形式	BB-BG
驅動方式	手輪、傘齒輪、手柄
設計標準	API599、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598.API6D

全通徑軌道式旋塞閥性能規范：

公稱壓力(LB)	殼體試驗壓力(MPA)	密封試驗壓力(MPA)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

全通徑軌道式旋塞閥零件材質：

序號	名稱	材質
1	下蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
2	O型圈	丁腈橡膠
3	密封圈	氟橡膠
4	塞子	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
5	閥體	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
6	閥栓	ASTM A193-B7,A320-B8,A193-B8M
7	六角螺母	ASTM A194-2H,A194-8,A194-8M
8	閥蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
9	填料	柔性石墨+不銹鋼
10	填料壓蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
11	手輪	ASTM A536 Gr.60-40-18、A216-WCB
12	閥桿螺母	銅合金
13	閥桿螺母蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
14	支架	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
15	閥桿	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
16	導向螺栓	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
17	銷	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
18	閥片	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

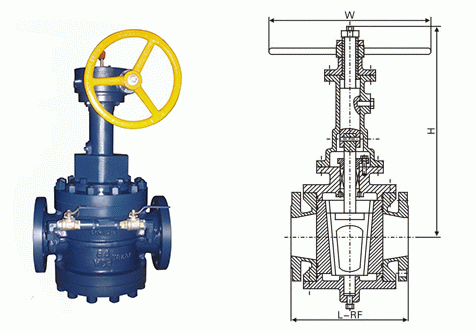

全通徑軌道式旋塞閥外形結構圖：

全通徑軌道式旋塞閥連接尺寸：

型號		LDQGX43H-150
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	40	450	450	500	500
重量（kg）		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型號		LDQGX43H-300
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		11	13	20	27	31	37	44	60	82	115	165	225	305	405	650

型號		LDQGX43H-600
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		13	15	22	29	34	41	54	68	99	128	191	258	430	650	870

型號		LDQGX43H-900
壓力等級		900LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		15	19	24	32	38	47	62	75	115	147	220	379	490	720	1020
